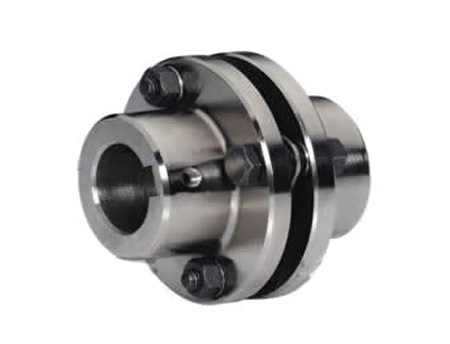

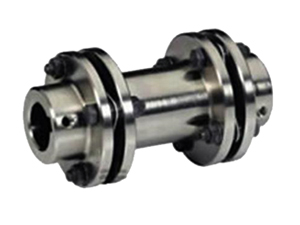

補償兩軸線不對中的，與齒式聯軸器比較角位移可大一倍，徑向位移時反力小，撓性大。具有明顯的減震效果，無噪聲，無磨損、壽數長。習慣高溫（-80+300）和惡劣環境中作業，在沖擊和顫動的情況下動行。傳動，可達99.86%。特別適用于中、高速大功率傳動。結構簡略、重量輕、體積小、裝拆便利。不必移動機器即可裝拆，不需潤滑。能傳遞轉速，作業無轉差，轉度快。依據彈性力學理論和有限元法對膜片聯軸器的要害部件之一——膜片進行強度有限元剖析。歸納考慮膜片承受的扭矩、離心力、軸向位移、徑向位移和角向位移，樹立膜片的有限元模型，進行強度校核和和勉強核算，并對核算結果進行剖析評論，得出不同工況下聯軸器的軸向、徑向和角偏移量及強度勉強等滿足規劃要求。依據斷裂力學及疲倦累積危害理論，考慮均勻應力對疲倦壽數的影響，按照膜片實踐受載編制載荷譜，進行疲倦壽數剖析，以其正常工作和運用壽數。按照不同的結構優化辦法，針對膜片的結構特征選用密度法對膜片進行拓撲優化剖析。樹立用于拓撲優化的有限元模型，進行靜強度剖析，再對膜片進行拓撲優化，然后對優化后的膜片進行了靜強度、勉強、模態、疲倦的校核，了好的膜片結構。
膜片聯軸器螺栓方向設備過錯構成膜片誤解變形
螺栓協作段與法蘭盤小孔協作段空位，一般依據螺栓直徑為0.20mm ～0.30mm此協作段起到傳遞扭矩非常要害的效果，假設空位超支換。緩沖套與膜片鉚釘內孔與螺栓直徑空位為0.5mm～0.7mm，起到壓緊和定位膜片效果。假設螺栓方向裝鍇簡略構成螺栓偏斜，而膜片會因而而誤解變形。因而，在設備螺栓時要留心螺栓方向，不要隨意設備螺栓方向，否則會構成膜片誤解，長時間作業會使膜片和螺栓協作段外表、半軸節小孔處的損壞。
螺栓是膜片聯軸器的重要部件之一，它的設備正確與否直接影響到膜片聯軸器的功用壽數，否則會構成 的人力和配件的糟蹋。因而正確設備螺栓方向是要害的一環，并千萬緊記不要裝反和丟下任何一個小零件包含繃簧墊圈，才能使螺栓組件發揮它的優異功用，不會使聯軸器其它部件損壞。
正確設備螺栓辦法：把螺栓從法蘭盤小孔外側穿入，再穿入膜片孔中(留心膜片的方向，膜片是由許多單個薄片由鉚釘和鉚釘墊圈，鉚釘墊圈處應與緩沖套相接觸，否則會影響鉚釘組的運用壽數)，再從另件法蘭盤大孔外側穿入套上緩沖套，彈性墊圈，擰上螺母緊固時要留心使螺栓不要轉動，由于螺栓與法蘭盤協作段外表是傳遞轉矩非常重要的協作段，外表完好性直接影響運用功用。
